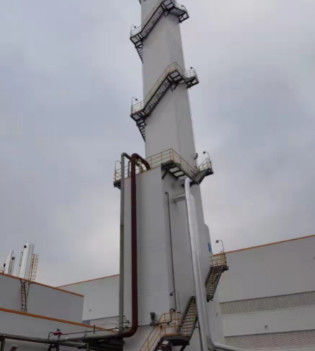

Pureté cryogénique de l'usine 380V de séparation d'air de l'oxygène grande produisant la machine

Avantages de produit

1. Grâce simple d'installation et d'entretien à la conception modulaire et à la construction.
2.Fully a automatisé le système pour l'opération simple et fiable.
disponibilité 3.Guaranteed des gaz industriels de grande pureté.
4.Guaranteed par la disponibilité du produit dans la phase liquide à stocker pour l'usage pendant toutes opérations d'entretien.
consommation d'énergie 5.Low.
la livraison du temps 6.Short.

Organigramme de processus d'unité de séparation d'air

Écoulement de processus technologique : 1, compression d'air et purification : L'air par le filtre à air pour enlever la poussière et les impuretés mécaniques dans le compresseur d'air, compresse à la pression désirée, puis a introduit dans un refroidisseur d'air pour abaisser la température de l'air. Entrez dans alors le système de purification d'air pour éliminer l'eau, le dioxyde de carbone, l'acétylène et d'autres hydrocarbures dans le ciel. 2, séparation d'air : L'air épuré est divisé en deux manières : une manière en colonne de fractionnement, après refroidissement dans l'échangeur de chaleur principal dans le fond de la colonne ; une autre manière dans la tour de fractionnement, après refroidissement dans l'échangeur de chaleur principal dans l'extenseur après expansion dans le milieu de la tour supérieure à participer à la rectification supérieure de tour, pour fournir la capacité de refroidissement pour le système. La teneur en azote du gaz de montée dans la tour inférieure est augmentée par le contact avec le liquide de reflux. L'azote de liquide exigé de reflux vient du vaporisateur de condensation en haut de la tour inférieure, où l'oxygène s'évapore et l'azote condense. 3, vaporisation d'azote liquide l'azote liquide de la tour de séparation d'air est stockés dans la cuve de stockage d'azote liquide. L'azote liquide dans la cuve de stockage est chauffé dans le vaporisateur et envoyé dans la canalisation d'azote de produit.
