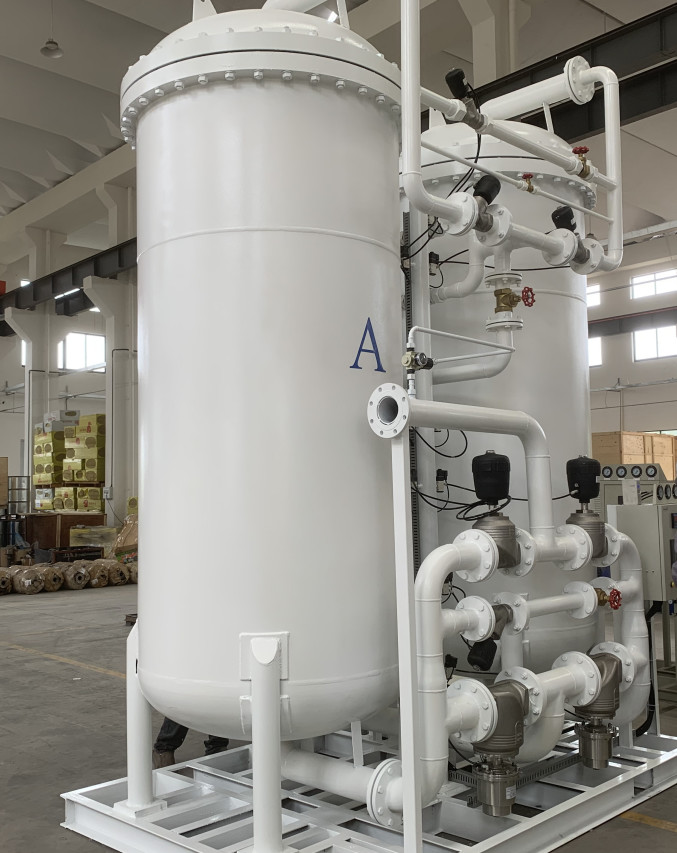

générateur d'azote de tamis moléculaire du générateur PSA d'azote du N2 0.7Mpa

Plein générateur d'azote de N2 d'automation

Selon le principe de l'adsorption d'oscillation de pression, le générateur d'azote utilise le tamis moléculaire de carbone de haute qualité comme adsorbant pour produire l'azote à partir de l'air sous certaine pression.

L'air comprimé épuré et sec est adsorbé sous pression et à pression réduite désorbé dans l'adsorbant. En raison de l'effet aérodynamique, le taux de diffusion de l'oxygène dans les micropores du tamis moléculaire de carbone est bien plus grand que celui de l'azote. L'oxygène est préférentiellement adsorbé par le tamis moléculaire de carbone, et l'azote est enrichi dans la phase gaseuse pour former l'azote de finition.

Puis, il est dépressurisé à la pression normale, et l'oxygène adsorbé et d'autres impuretés sont désorbés par l'adsorbant pour réaliser la régénération. Généralement, deux tours d'adsorption sont placées dans le système, une tour adsorbe l'azote et l'autre tour désorbe et régénère.

Le contrôleur de programme de PLC commande s'ouvrir et se fermer de la valve pneumatique pour faire le cycle de deux tours alternativement, afin de réaliser le but de la production continue de l'azote de haute qualité. Le système entier comprend les composants suivants : module de purification d'air comprimé, cuve de stockage d'air, dispositif de séparation de l'oxygène et d'azote, et réservoir de solution tampon d'azote.

PRINCIPE DE FONCTIONNEMENT :
Technique de PSA (adsorption d'oscillation de pression, PSA pour faire court) : c'est un genre de technologie avancée de séparation de gaz, basé sur l'adsorption physique de la molécule de gaz sur la surface interne d'adsorbant (les substances solides poreuses), utilisant des adsorbants dans la même pression facile d'absorber le gaz à haute ébullition de point, difficile d'absorber le gaz à bas point d'ébullition de point, et sous la quantité à haute pression d'adsorption d'augmentations absorbées de gaz, sous l'adsorption de basse pression du gaz absorbé pour réduire les caractéristiques pour réaliser la séparation de gaz. Cette adsorption de processus sous pression des impuretés, à pression réduite adsorption des impuretés, font la régénération adsorbante, est le cycle de PSA.
